【マイクラ】レッドストーン回路クイズ～コンパレータ（減算）とリピータ～

レッドストーンを勉強する上で問題を作ることで理解を深めようと思います。時間つぶしにでもご利用くださいｍｍ

レッドストーン回路クイズ　問題

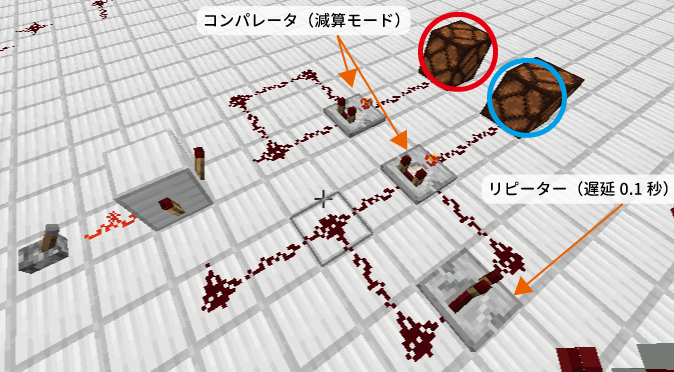

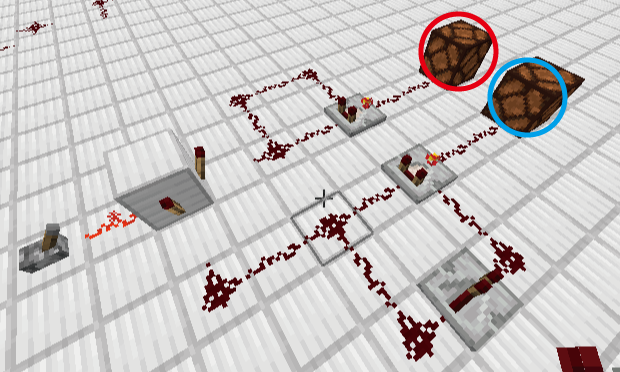

問題です。上の回路の左のレバーを切り替えたとき、赤と青どちらのレッドストーンランプが光るでしょうか？

※補足）コンパレータとリピーターについて

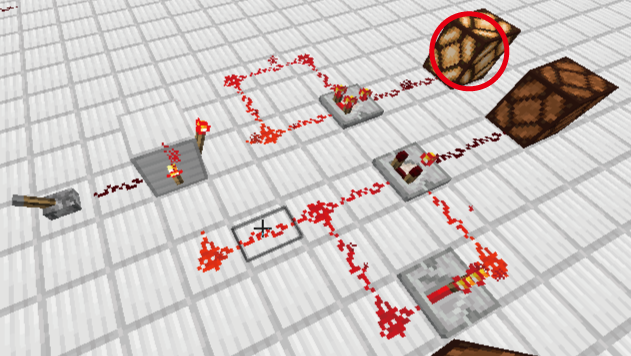

ここをクリックすると正解が表示されます: 「赤のレッドストーンランプが光る」でした。

考え中の方はこれ以上スクロールしないでください。

少し下に解説があるので、答えが分かってしまうかもしれません。考え中の方はこれ以上スクロールしないでください。

解説

ポイント１

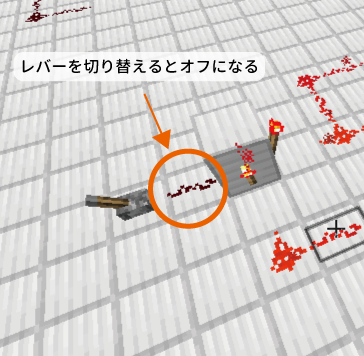

レバーを切り替えると下記画像の○部分がオフになります。

ポイント２

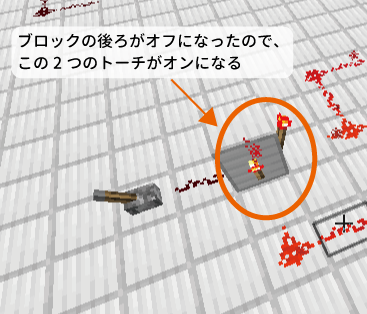

ポイント１の部分がオフになったので、レッドストーントーチがオンに切り替わります。

ポイント３

上側のランプに続く回路にはコンパレータが減算モードで設置されています。

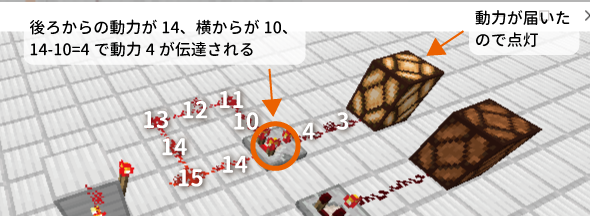

コンパレータの後ろからの動力は $14$ で、横からの動力は $10$ です。減算によって「後ろからの動力」は「横からの動力分」減らされるので、 $14 - 10 = 4$ の動力がコンパレータの先に伝達されます。

その動力はレッドストーンランプまで届くので、ランプは点灯します。

ポイント４

下側のランプに続く回路にもコンパレータが減算モードで設置されています。

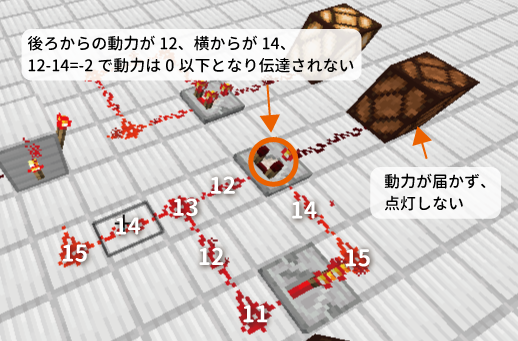

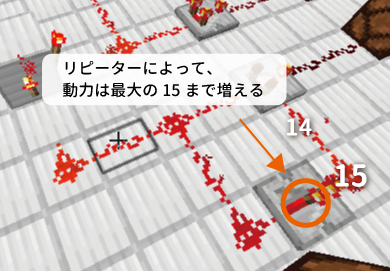

コンパレータの後ろからの動力は $12$ で、横からの動力は $14$ です（横からの動力については下記ポイント５も見てください）。減算によって「後ろからの動力」は「横からの動力分」減らされるので、 $12 - 14 = - 2$ の動力は $0$ 以下になってしまったので、コンパレータの先には伝達されません。
